Installer un évier et un lave‑vaisselle sur le même circuit d’évacuation demande une planification soignée. La qualité du raccordement, le choix des éléments (siphon, tuyaux, raccords), la position de l’évacuation et l’organisation des tubes sont essentiels pour garantir un écoulement fluide, éviter les fuites, les mauvaises odeurs, les reflux ou les engorgements. Un bon schéma d’évacuation simplifie la maintenance, améliore le confort et prolonge la durée de vie de l’installation.
Il faut s’assurer qu’un siphon de qualité et un tuyau d’évacuation correct soient installés : le siphon doit retenir l’eau pour bloquer les remontées d’odeur, tandis que le tuyau, typiquement en PVC diamètre 40 mm, doit garantir un passage suffisant des eaux usées tout en respectant une pente adaptée. Le tuyau de vidange du lave‑vaisselle doit être raccordé via un té ou un siphon à entrée dédiée, et une boucle haute (col de cygne) ou un dispositif anti‑refoulement (air gap) doit être aménagé pour empêcher les eaux sales de retourner vers le lave‑vaisselle.
Matériel, configuration et choix des éléments
Pour un évacuation efficace, un matériel standard comprend : un siphon compatible avec évier + lave‑vaisselle (sortie horizontale ou verticale), un tuyau PVC 40 mm pour l’évacuation principale, des raccords étanches (té, manchons, coudes), des colliers de fixation, et — idéalement — un système anti‑retour ou une boucle haute pour la vidange du lave‑vaisselle. Le tuyau de vidange du lave‑vaisselle doit être raccordé au‑dessus du siphon, pour éviter les remontées via l’eau stagnante ou les gaz d’égout.
Une pente régulière d’environ 1 à 2 % (soit 1 à 2 cm de baisse par mètre) est recommandée pour assurer un bon écoulement. Des supports ou colliers doivent être installés tous les 80 à 100 cm pour maintenir la rigidité des tubes PVC et éviter qu’ils ne fléchissent ou ne s’obstruent. Le tuyau flexible de vidange lave‑vaisselle doit être fixé sous l’évier ou sous le plan de travail, sans coudes serrés, afin d’éviter les blocages et limiter les risques de refoulement.
Schéma type & processus d’installation

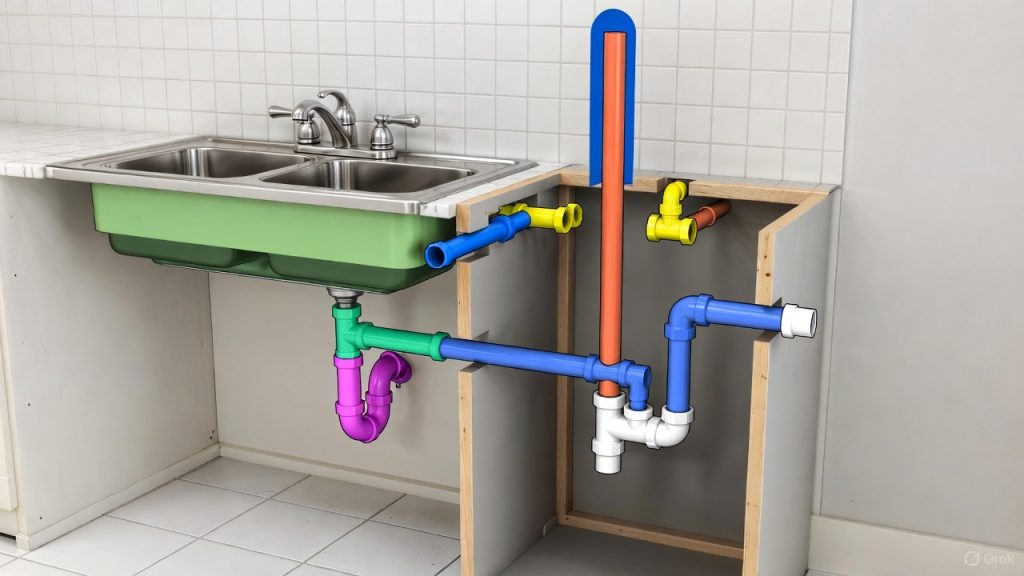

Un montage standard combine l’évier et le lave‑vaisselle sur la même évacuation : l’évier est raccordé à un siphon, puis le tuyau principal part du siphon vers l’évacuation générale. Le tuyau du lave‑vaisselle se connecte soit via une entrée dédiée du siphon, soit via un té branché avant le siphon. L’entrée lave‑vaisselle doit être positionnée à une hauteur suffisante (par exemple ≥ 60 cm du sol) pour éviter le reflux. Le tuyau de vidange doit faire une boucle haute (col de cygne) ou passer par un air gap — ce dispositif anti‑refoulement assure qu’aucune eau sale ne remonte dans la machine.
Après assemblage, il est essentiel de tester l’installation : faire couler une grande quantité d’eau dans l’évier et lancer un cycle de lavage pour le lave‑vaisselle, afin de vérifier qu’il n’y a ni fuite, ni refoulement, ni bruit suspect. Si tout s’écoule correctement et sans odeur, l’installation est validée.
Bonnes pratiques & entretien régulier
Pour maintenir un système durable, nettoyer régulièrement le siphon (tous les 6‑12 mois), vérifier les joints, resserrer les colliers, et éviter d’introduire de débris solides dans l’évier (graisses, restes de nourriture) pour minimiser les risques de bouchon. Utiliser des filtres ou grilles dans la bonde peut aider à retenir les déchets. En cas de stagnation ou d’odeurs, il peut être nécessaire de démonter le siphon pour le nettoyer ou de vérifier que la pente du tuyau est toujours correcte.
En outre, éviter d’accumuler des objets ou des produits lourds sous l’évier, préférer des raccords et flexibles de bonne qualité, et ne pas négliger l’étanchéité des connexions. Un bon entretien garantit un écoulement fiable, sans entretien fréquent ni interventions de plomberie régulières.
Tableau récapitulatif des configurations et recommandations
| Élément / Critère | Recommandation / Usage |
|---|---|
| Diamètre tuyaux | 40 mm pour évacuation principale |
| Pente minimale | 1 à 2 % (1–2 cm/m) |
| Hauteur entrée lave‑vaisselle | ≥ 60 cm du sol ou du siphon |
| Siphon | Garde d’eau suffisante, compatible entrée lave‑vaisselle |
| Raccord vidange lave‑vaisselle | Té ou sortie dédiée au siphon |
| Vidange lave‑vaisselle | Boucle haute ou air gap + collier de serrage |
| Fixation tuyaux | Colliers tous les 80–100 cm |
| Entretien | Nettoyage siphon tous les 6‑12 mois, contrôle joints |
À retenir
Concevoir un schéma d’évacuation optimal pour un évier et un lave‑vaisselle nécessite réflexion et précision : il ne s’agit pas seulement de raccorder des tuyaux, mais de choisir des matériaux adaptés, de respecter les normes et de planifier chaque connexion avec rigueur. En suivant les bonnes pratiques, vous assurez un système performant, durable et facile à entretenir, qui garantit un écoulement fluide, sans fuites ni mauvaises odeurs, tout en prévenant les problèmes futurs et en offrant une tranquillité d’esprit au quotidien.
FAQ
Qu’est-ce qu’une boucle haute (col de cygne) et pourquoi est-ce important ?
La boucle haute évite que l’eau usée du tuyau du lave‑vaisselle ne reflue dans la machine. Elle empêche aussi les mauvaises odeurs de rentrer via le siphon.
Peut-on raccorder l’évier et le lave‑vaisselle sur la même évacuation ?
Oui, à condition d’utiliser un siphon approprié avec entrée lave‑vaisselle ou un té correct, et de respecter pente, diamètre, boucle haute et fixation.
Quel diamètre pour le tuyau d’évacuation principal ?
Un diamètre de 40 mm est standard et suffisant pour assurer un écoulement fluide des eaux usées, même avec un lave‑vaisselle.
Faut-il un système anti‑refoulement ou un air gap ?
Oui, c’est fortement recommandé — voire obligatoire selon les normes — pour empêcher l’eau sale de revenir dans le lave‑vaisselle et éviter la contamination ou les odeurs.
À quelle fréquence entretenir le système ?
Idéalement tous les 6 à 12 mois : nettoyage du siphon, vérification des joints, resserrage des colliers, vérification de l’étanchéité et évacuation correcte.
